Beispiele - Thermografiebilder zur Elektrothermografie

Wärmebildkameras mit ausreichender Pixelzahl können Fehler sicher finden.

Je mehr Pixel verfügbar sind, desto kleiner sind die Hotspots, die gefunden werden können und desto eher kann ein sich entwickelnder Fehler detektiert werden und desto sicherer wird das Inspektionsergebnis.

Elektrische Geräte altern — die in ihnen produzierte Verlustleistung wird immer größer. Trotzdem sollen die elektrischen Anlagen nach Möglichkeit intensiv und lange betrieben werden. Deshalb müssen derartige Anlagen regelmäßig inspiziert werden

VDS Thermografie Mittelspannungs-Schaltanlagen. Elektrothermografie Mittelspannungs-Schaltanlagen: Leistungsverteilung mit defekten Trennschalter hinter der Wand. Schraubenverbinder mit einem Übergangswiderstand.
VDS Thermografie - Elektrothermographie Thermografie Mittelspannungsschaltanlagen: Früherkennung von Schwachstellen und Schäden.
Erhöhung der Anlagenverfügbarkeitund -zuverlässigkeit durch Elektrothermografie VDS Thermografie Mittelspannungs-Schaltanlagen: Fehlerstelle am Trenner
DIN 54191 - Elektrothermografie Thermografie an Niederspannungsanlagen: Nach DIN 54191 werden Auffälligkeiten  klassifiziert nach Auffälligkeiten

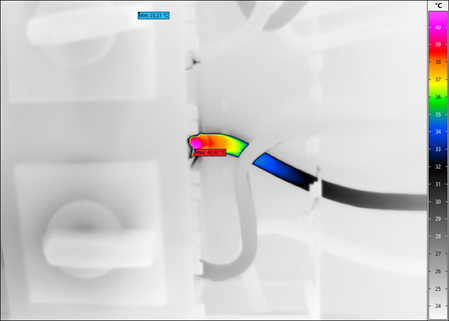

Der Schaltkontakt ist defekt. Elektrothermografie Thermografie an Niederspannungsschaltanlagen: Die Überhitzung auf über 40 °C spiegelt die Notwendigkeit einer Thermografiemessung wieder. Der Schaltkontakt ist defekt.
Reduzierung der Brand- und Unfallgefahren Auffälligkeiten an Niederspannungsanlagen werden erkannt.
Übergangswiderstand oder Kontaktübergangswiderstand VDS Thermografie an Mittelspannungs-Schaltanlagen
Elektrothermografie defekter Mittelspannungsschalter

defekte Brücke In dieser Mittelspannungsanlage ist die Brücke defekt
defekter Schalter Trennschalter (L1) ist defekt.
Die Thermografie macht Ihre Anlage zuverlässiger und erspart die manuelle Schraubenkontrolle

Elektrothermografie Höchste Brandgefahr durch einen losen oder defekten Anschluss.
Spitzenreiter unter den Brandursachen

Sichtkontrolle an Schaltanlagen Regelmäßige Elektrothermografie führt auch eine Sichtkontrolle an Schaltanlagen durch.
Sichtkontrolle bei der Elektrothermografie Die Sichtkontrolle hat eine wichtige Funktion und schützt Ihre Anlage
Elektrothermografie Auch an einer SPS können Brandursachen entstehen und / oder zu ausfällen
Elektrothermographie Früherkennung von Schwachstellen und Schäden.

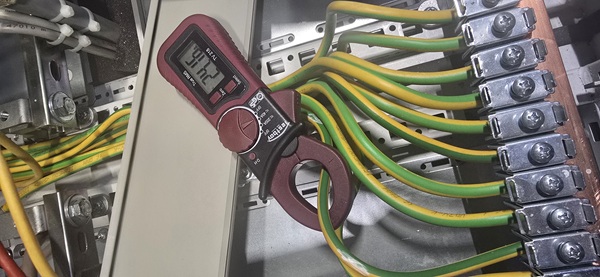

Strommessung: L1: 1 A; L2: 1 A; L3: 16 A
        Abgesichert Nennstrom: 13 A
An L3 liegt eine Überlast vor.
Erhöhung der Anlagenverfügbarkeit und -zuverlässigkeit durch  Elektrothermografie.

Elektrothermografie an Schaltanlagen Brandgefahr durch einen defekten Anschluss
Elektrothermografie schützt Ihre Anlage Der Schaltkontakt ist defekt. Brandgefahr!
Beispiel zur Elektrothermografie Ohne Elektrothermografie wäre diese Anlage ausgefallen / in Brand geraten
Elektrothermografie rettet nicht nur Leben Ohne einer fachgerechten thermografischen Kontrolle, wäre diese Situation brandgefährlich worden
Elektrothermografie Hochspannung An der Hochspannungsseite sind die Schienen - Verschraubungen lose.
Beim Einschalten Erwärmen sich Verbindungen. Die Schraubverbindungen dehnen sich aus und mit der Zeit lösen sich die Verschraubungen selbständig

Elektrothermografie Hochspannung Trotz der Reparatur an der Hochspannungsschiene ist immer noch eine Schwachstelle zu erkennen
Thermografie - Elektrotechnik - Hochspannung Lose Verschraubungen führen zu Kurzschlüssen. Rauch entwickeln sich und schlimmstenfalls ein Brand wird ausgelöst.


Elektrothermografie - Hochspannung Eine Schwachstelle an der Verschraubung.
Früherkennung von Schwachstellen und vermeidet Folgeschäden.

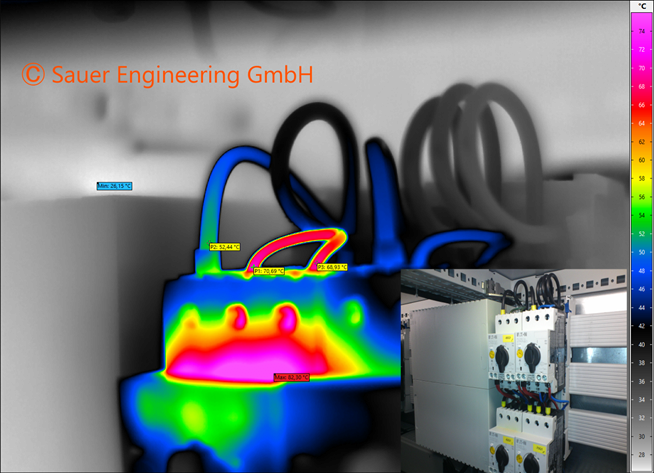

Defekter Motorschutzschalter-Kontakt Defekter Motorschutzschalter-Kontakt führt nicht nur zu Ausfällen.

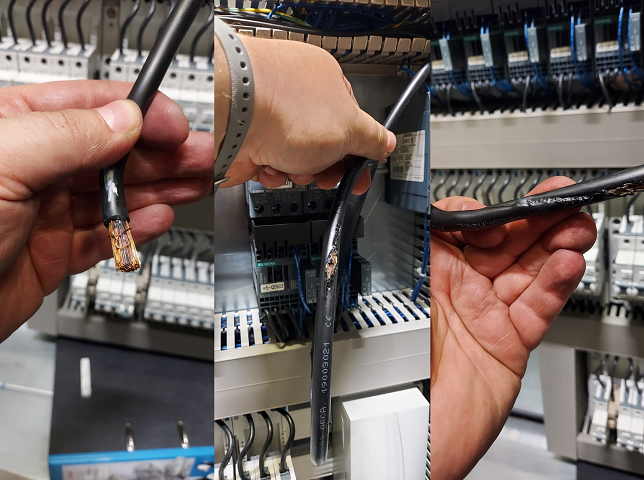

Erwärmung am Kabel Die Erwärmung am Kabel hat andere Betriebsmittel in Gefahr gebracht.

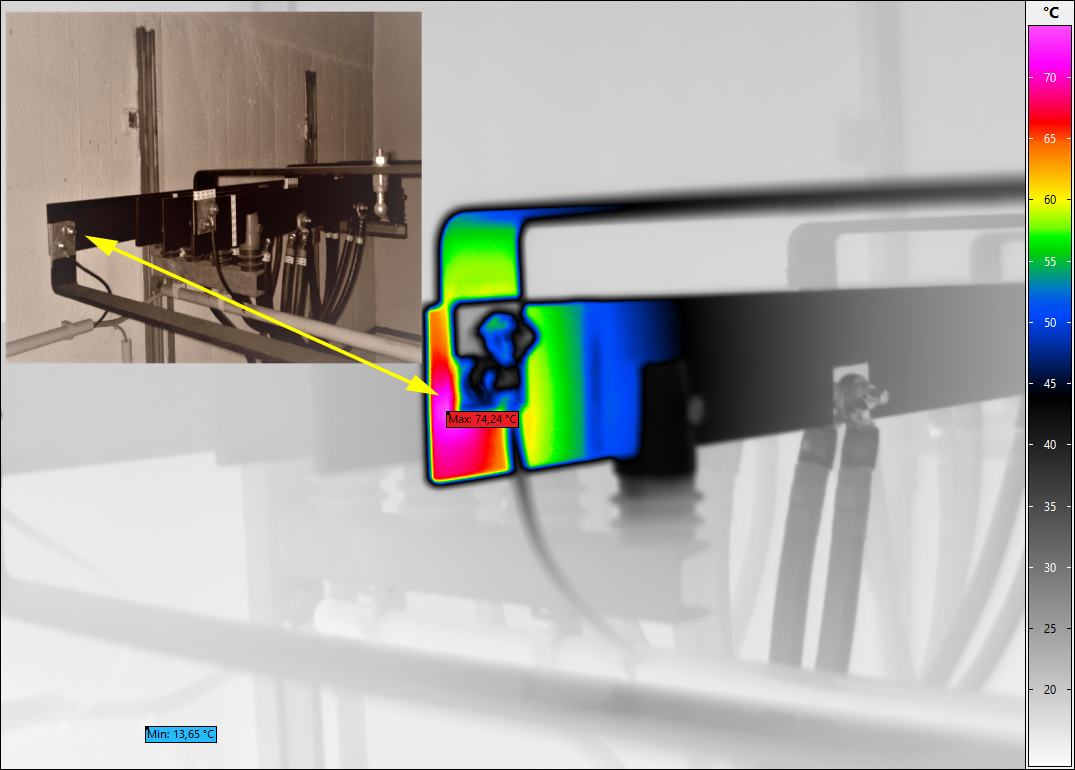

Thermografie Hochspannungsschiene Schienen - Verschraubungen ist lose

Gerne beraten wir Sie auch persönlich

Gerne beraten wir Sie auch persönlich

Thermografie - Elektrotechnik Eine defekte NH Sicherung kann in kürzester Zeit für eine offene Flamme sorgen….

Elektrothermografie Ein defekter Anschluss an der Schiene wird bei einer Sichtkontrolle nicht erkannt
Sichtkontrolle in Schaltanlagen Mäuse gehören nicht in einer Schaltanlage.
Sichtprüfung an Schaltanlagen Elektrothermografie Dieser Hinweis an dem Kunden gehört ebenfalls zur Analyse an elektrischen Anlagen.
Brandgefahr durch Verschmutzung / Elektrothermografie In einer Anlagendokumentation wird auch die Sichtprüfung festgehalten:
Verschmutzungsgrad nach DIN EN 60668- 1/VDE 0110 Teil 1:2003.
Die Abdeckung fehlt.

Temperaturerhöhung durch Wirbelstrom an Schaltanlagen bzw. Kabeltrassen Temperaturerhöhung durch Wirbelstrom an Schaltanlagen bzw. Kabeltrassen
